2020年7月16日，普源精電(RIGOL)發布RSA5000N/3000N系列信號分析儀，并標配矢量網絡分析模式(VNA)，通過VNA模式可以進行全系統誤差校正，以最大可能的精確度補償測試儀器的系統測量誤差，進行精確的信號完整性測量，為您提供從器件性能到信號質量的一體化解決方案，解決您的諸多測量問題！

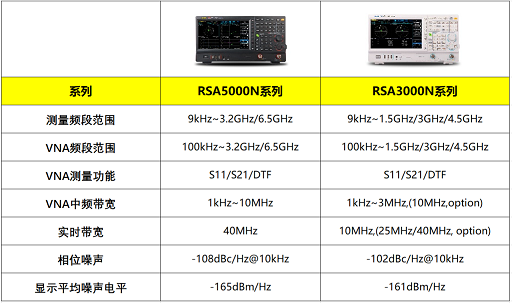

一、產品主要指標

新增RSA5000N產品包含RSA5065N和RSA5032N兩個型號。主要指標為：

--頻率范圍：9kHz~3.2GHz/6.5GHz

--相位噪聲：-108dBc/Hz@10kHz offset(典型值)

--DANL：-165dBm(典型值)

--RBW：1Hz~10MHz

--實時帶寬：25MHz（40MHz選件）

-- VNA矢量網絡分析功能（N型號標配）

--VSA矢量信號分析功能（選件）

--內置EMI模式（選件）

--跟蹤源100kHz~3.2GHz/6.5GHz（N型號標配）

新增RSA3000N產品包含RSA3045N、RSA3030N和RSA3015N三個型號。主要指標為：

--頻率范圍：9kHz~1.5GHz/3GHz/4.5GHz

--相位噪聲：-102dBc/Hz@10kHz offset(典型值)

--DANL：-161dBm(典型值)

--RBW：1Hz~3MHz(10MHz選件)

--實時帶寬：25MHz（40MHz選件）

-- VNA矢量網絡分析功能（N型號標配）

--內置EMI模式（選件）

--跟蹤源100kHz~1.5GHz/3GHz/4.5GHz（N型號標配）

二、行業應用

矢量網絡分析模式用于快速準確地驗證射頻器件和設備的性能，使用該模式可以測試藍牙、WLAN、RFID及其他無線電與天線的匹配性，射頻設計和驗證工程師可使用它來驗證設計模擬的可靠性，制造工程師可根據一套特定的規范來組裝和測試射頻器件和設備。

三、應用場景

天線匹配和調節

濾波器測量

放大器測量

射頻(RF)電纜和連接器測量

自動化生產測試

四、VNA優勢

網絡分析儀分為標量網絡分析儀 (Scalar Network Analyzer) 和矢量網絡分析儀 (Vector Network Analyzer, VNA) 兩種。標量網絡分析模式只測量兩個波量的幅度比；矢量網絡分析模式既能測量兩波量間的幅度比，又能測量兩波量的相位差；矢量網絡分析儀還具有以下優勢：

1、可以進行全系統誤差校正，以最大可能的精確度補償測試儀器的系統測量誤差

2、矢量測量數據可以準確地變換到時域，提供更多進一步處理數據的途徑

五、多種測量模式，多種顯示類型

RSA5000N/3000N系列頻譜分析儀的VNA模式，提供了多種測量方式，如S11、

S21、DTF(Distance to Fault)，可以實現對元器件、電路網絡的S11、S21以及故

障點定位的測量，通過史密斯圓圖、極坐標等多種顯示更精確地表征被測件的網絡特性。

六、“五合一”模式

RSA5000N系列矢量網絡分析儀集成五種測試模式，通過單臺設備應對多種射頻測試挑戰。RSA5000N系列在提供全功能的掃頻式頻譜（GPSA）分析功能之外，創新性地加入了接收機模式（EMI）、實時頻譜模式（RTSA）、VSA矢量信號分析模式及矢量網絡分析模式（VNA）。真正做到一臺設備解決工程師遇到的多種射頻挑戰，有效節約您的時間成本，提升效率。

七、優異的性能和操控體驗

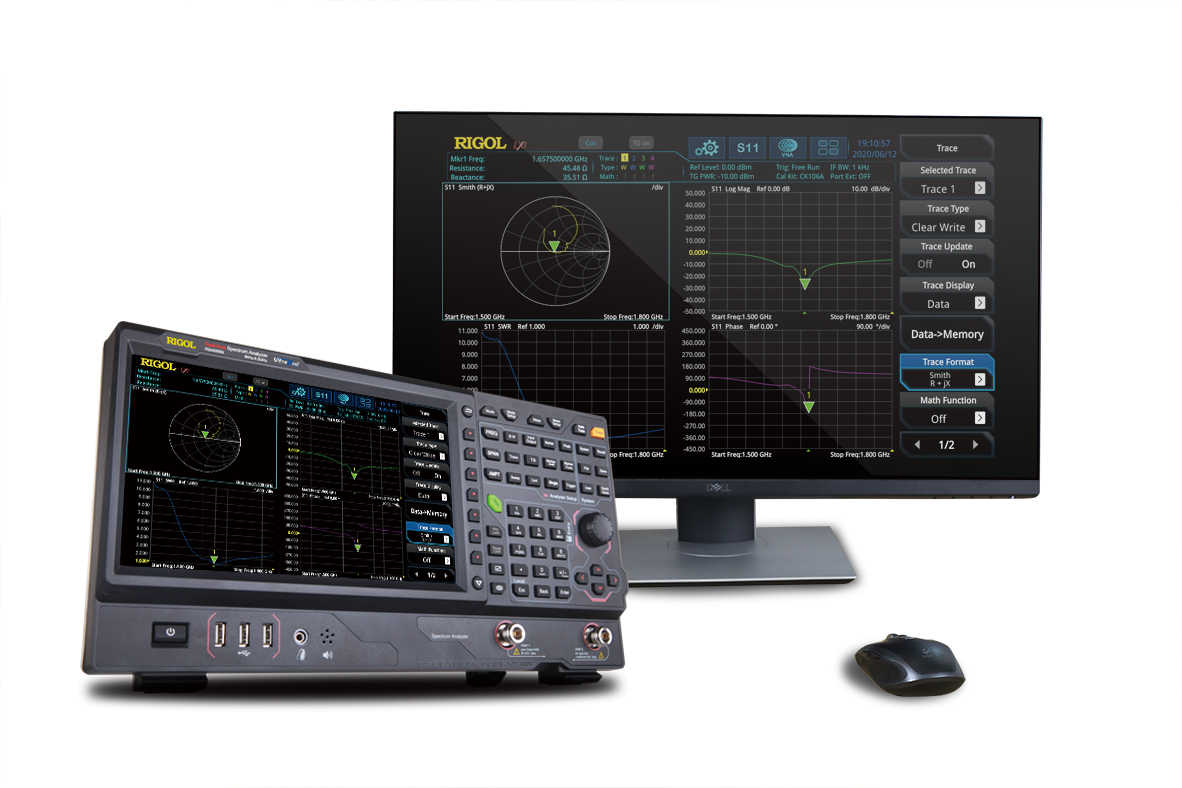

RSA5000N/3000N系列采用Ultra Real技術，頻率范圍最高可達6.5 GHz。可在分析帶寬內對信號進行無縫采集和分析，更高效，更純凈。10.1英寸多點觸控電容屏，支持多種手勢操作，符合屏幕操作的主流發展趨勢。觸控、拖動、縮放等觸摸手勢的支持，使量測動作更加流暢、便捷，讓用戶能快速熟悉掌握。此外，它提供多種接口，增強儀器設備的連通性，支持通過HDMI接口，將設備顯示內容投放到更大的顯示器中；提供Web Control功能，讓用戶可以通過訪問設備IP地址，直接對設備進行操控，提升對有遠程操控的使用體驗。

常規的矢量網絡分析儀價格非常昂貴，而且體積一般較大，不便于系統搭建和操作。由RIGOL研發的RSA5000N/3000N系列頻譜分析儀，搭配VNA功能模式，可以提供給您最具性價比的矢量網絡分析解決方案。我們根據您的需要，配備了高性能和經濟性兩款設備，為您最大可能的優化成本配置，供您在技術研究、生產制造、教育教學等多種途徑中靈活選擇。
